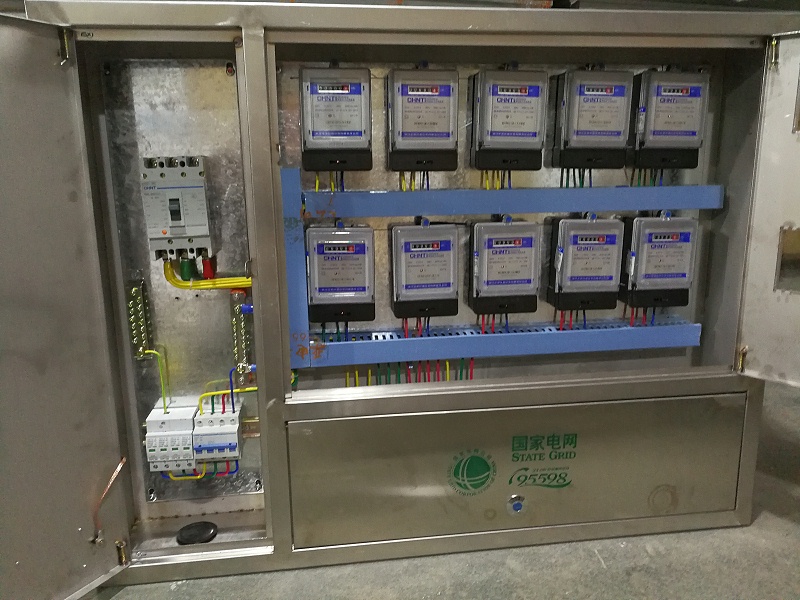

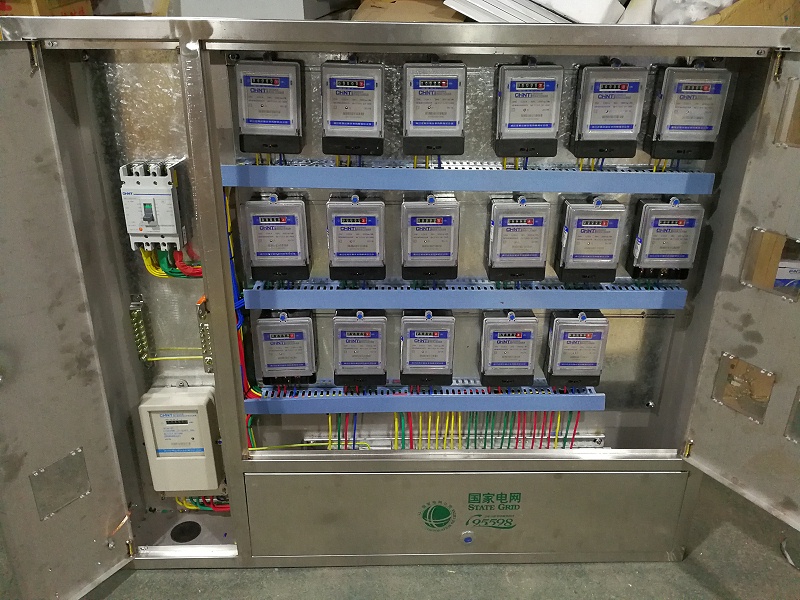

低壓配電柜工廠, KCF稱為跳躍閉鎖繼電器，它有兩個線圈：一個是電流啟動線圈KCF1，串接在跳閘回路中，要求其靈敏度要高（高于跳閘線圈），以保證在跳閘操作時該電流線圈能可靠啟動；另一個是電壓（自保持）線圈KCF2，經過自身的常開觸點與合閘接觸器線圈并聯。

              低壓配電柜工廠,此外，在合閘回路中還串接了一個KCF的常閉觸點。在對跳躍現象產生的原因分析中可知，跳躍的產生與兩點有關：一是控制開關觸點未復歸或自動裝置觸點燒結；二是此時發生永久性故障。因此在讀圖圍繞這兩點來分析。 當采用手動或自動方式使斷路器合閘后，斷路器輔助常開觸點QF1閉合而輔助常閉觸點QF2斷開，如果控制開關SA的5-8觸點未復歸或自動裝置K1觸點燒結，而此時又發生永久性故障，則繼電保護裝置動作，K2觸點閉合，將跳閘回路接通，斷路器跳閘。

             低壓配電柜工廠,由于跳閘回路接通的同時電流也流過防跳繼電器KCF1的電流啟動線圈，使KCF1動作，其接在合閘回路中的常閉觸點斷開，可靠地切斷KM線圈所在的合閘回路，同時與電壓保持線圈KCF2連接的常開觸點閉合，接通電壓保持線圈KCF2實現自保持。此時即使SA的5-8觸點或K1接通，由于電流通過的路徑為+→FU1→SA5-8或K1→KCF（常開觸點）→KCF2（線圈）→FU2→-,KM線圈仍不會通電，所以合閘線圈YC不會動作，防止了斷路器跳躍的發生。

             低壓配電柜工廠,只有合閘命令解除（SA的5-8斷開或K1斷開）,KCF2電壓線圈斷電后，才能恢復至正常狀態。跳躍閉鎖繼電器KCF常裝于控制室內保護屏上，也有的裝于斷路器的操作箱內。
