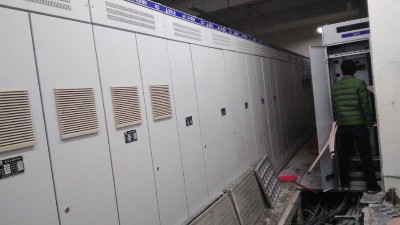

住宅低壓配電柜, 二次回路根據完成的功能不同分為測量回路、繼電保護和自動裝置回路、控制回路、信號回路、調節回路、操作電源回路。 各回路組成及作用如下。

① 住宅低壓配電柜測量回路 a.組成：由各種測量儀表及其相關回路組成。 b.作用：指示或記錄一次設備的運行參數，方便運行人員掌握一次設備的運行狀況。

② 住宅低壓配電柜繼電保護和自動裝置回路 a.組成：由測量部分、邏輯部分和執行部分組成。 b.作用：自動判別一次設備的運行狀態，在系統發生異常運行或故障時，發出異常運行信號或自動跳開斷路器（切除故障）。當故障或異常運行狀態消失后，快速投入斷路器，恢復系統正常運行。

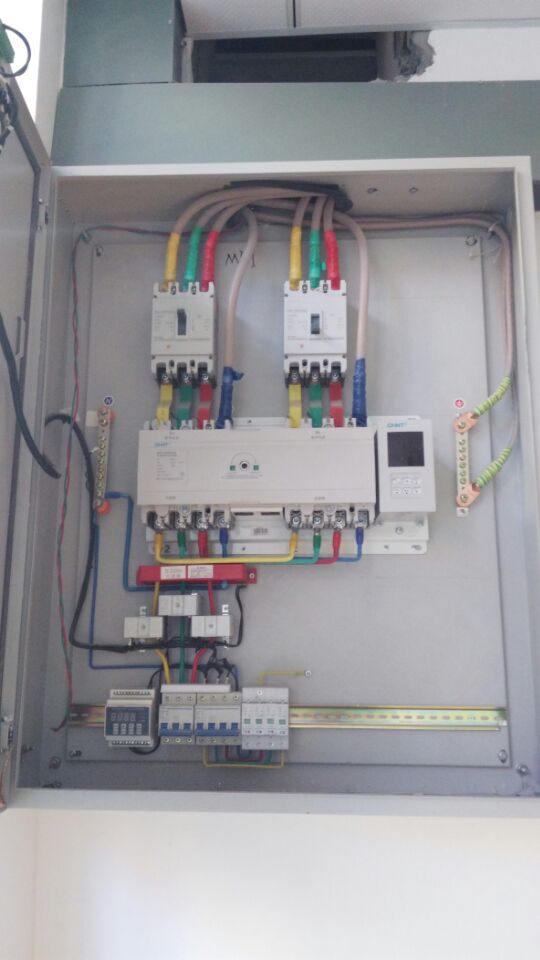

③ 住宅低壓配電柜控制回路 a.組成：由控制開關、控制對象（斷路器、隔離開關）的傳遞機構、操作（或執行）機構組成。 b.作用：對控制對象進行“跳閘”或“合閘”操作。

④ 住宅低壓配電柜信號回路 a.組成：由信號發送機構、傳送機構及信號器具組成。 b.作用：反映一、二次設備的工作狀態。

⑤ 住宅低壓配電柜調節回路 a.組成：由測量機構、傳送機構、調節器和執行機構組成。 b.作用：根據一次設備運行參數的變化，實時在線調節一次設備的工作狀態，以滿足運行要求。

⑥ 住宅低壓配電柜操作電源回路 a.組成：由電源設備和供電網絡組成。 b.作用：供給上述回路工作電源。

            住宅低壓配電柜, 如圖1-1所示為各種二次回路的關系圖。圖中左側部分為某一輸電線路的一次回路，粗橫線WB表示一次母線；QS代表隔離開關；QF代表斷路器；TA代表電流互感器；TV代表電壓互感器；T代表所用變壓器。圖中右側為對輸電線路進行保護、監視和測量的二次回路。
